실시간 중량 계산 · 즉시 견적 접수
스틸그레이팅,
치수만 입력하면 끝.
가로 · 세로 치수와 자재 사양만 입력하시면 예상 중량을 즉시 확인하고 견적 요청까지 한 번에. 모든 주문은 5mm 여유공차를 적용하여 현장 설치가 원활합니다.
- 여유 공차
- 5mm
- 중량 계산
- 실시간
- 주문제작
- B2B

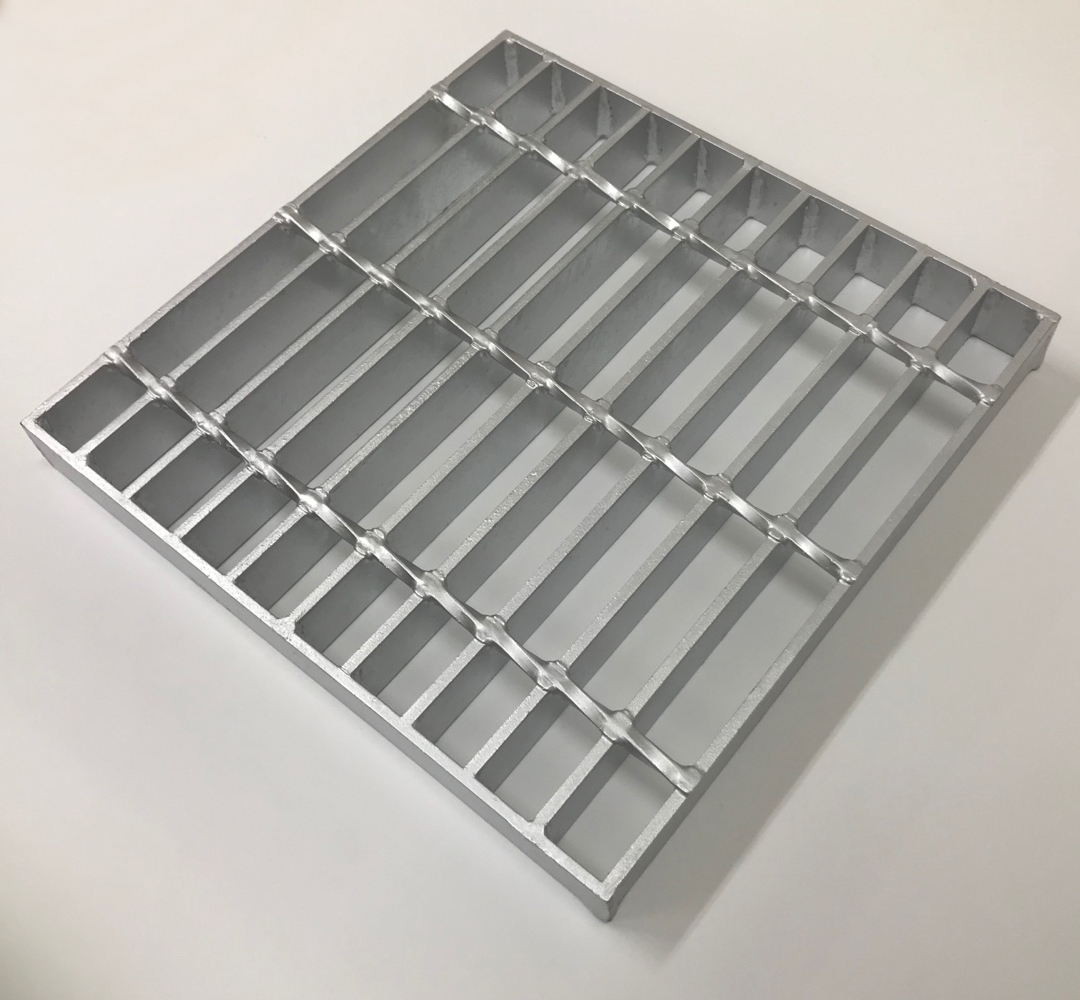

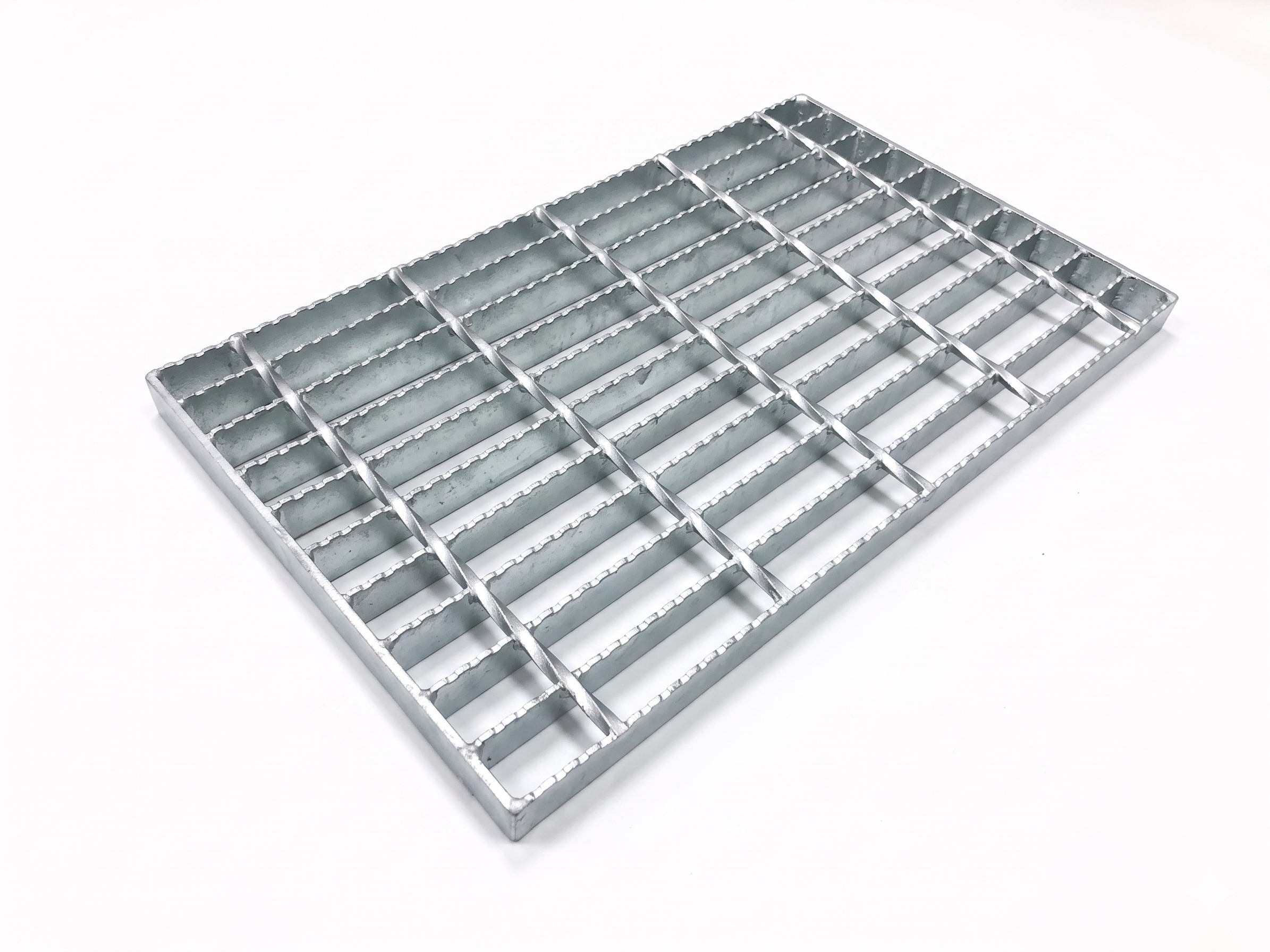

F-Bar
1 / 6
정확한 중량 계산
I-Bar / C-Bar / F-Bar 단위중량과 피치별 가닥수를 자동 적용해 1kg 단위까지 정밀 산출
5mm 여유공차 자동 적용
현장 설치 오차를 흡수하도록 입력 치수보다 가로/세로 각 5mm 작게 제작
이메일로 1:1 견적
제출 즉시 담당자에게 전달, 가격은 별도 회신. 도금/논슬립 등 옵션 협의 가능

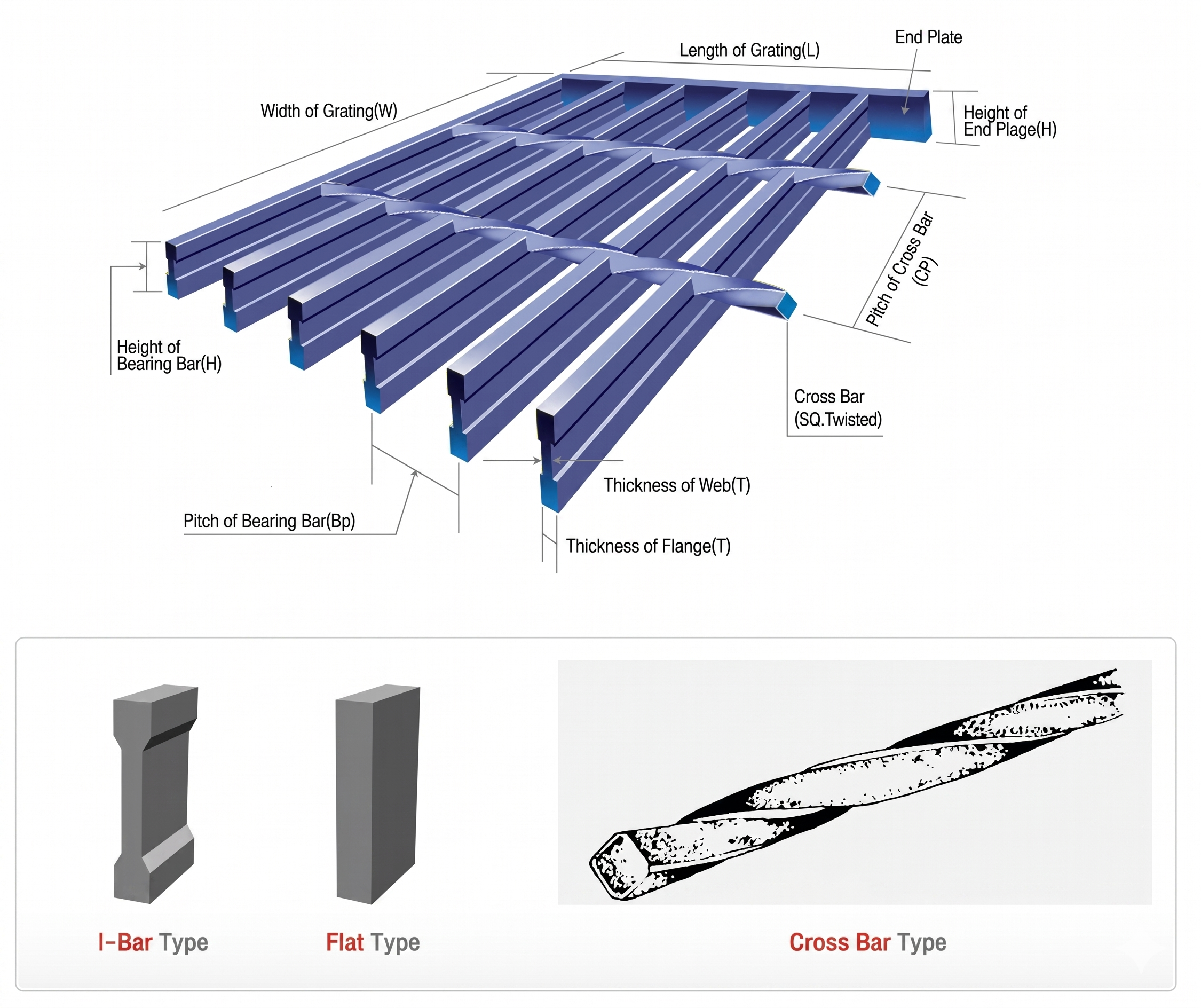

스틸그레이팅 각부 명칭
견적서 작성 시 참고할 그레이팅 구조와 용어
- WIDTH (W) · 가로
- 그레이팅의 가로 폭. I-Bar 가닥이 배치되는 방향.
- LENGTH (L) · 세로
- 그레이팅의 세로 길이. C-Bar(크로스바)가 배치되는 방향.
- DEPTH (H) · 베어링바 높이
- I-Bar의 단면 높이. 하중/스팬에 따라 25 ~ 75mm 선택.
- PITCH of B.B · I-Bar 피치
- I-Bar 간격(mm). 표준: 30 / 35.3 / 40 / 60.
- PITCH of CROSS BAR · C-Bar 피치
- C-Bar 간격(mm). 일반적으로 50 또는 100.
- END PLATE · F-Bar (마구리바)
- 양 끝단을 마감하는 플랫바. 항상 2가닥.

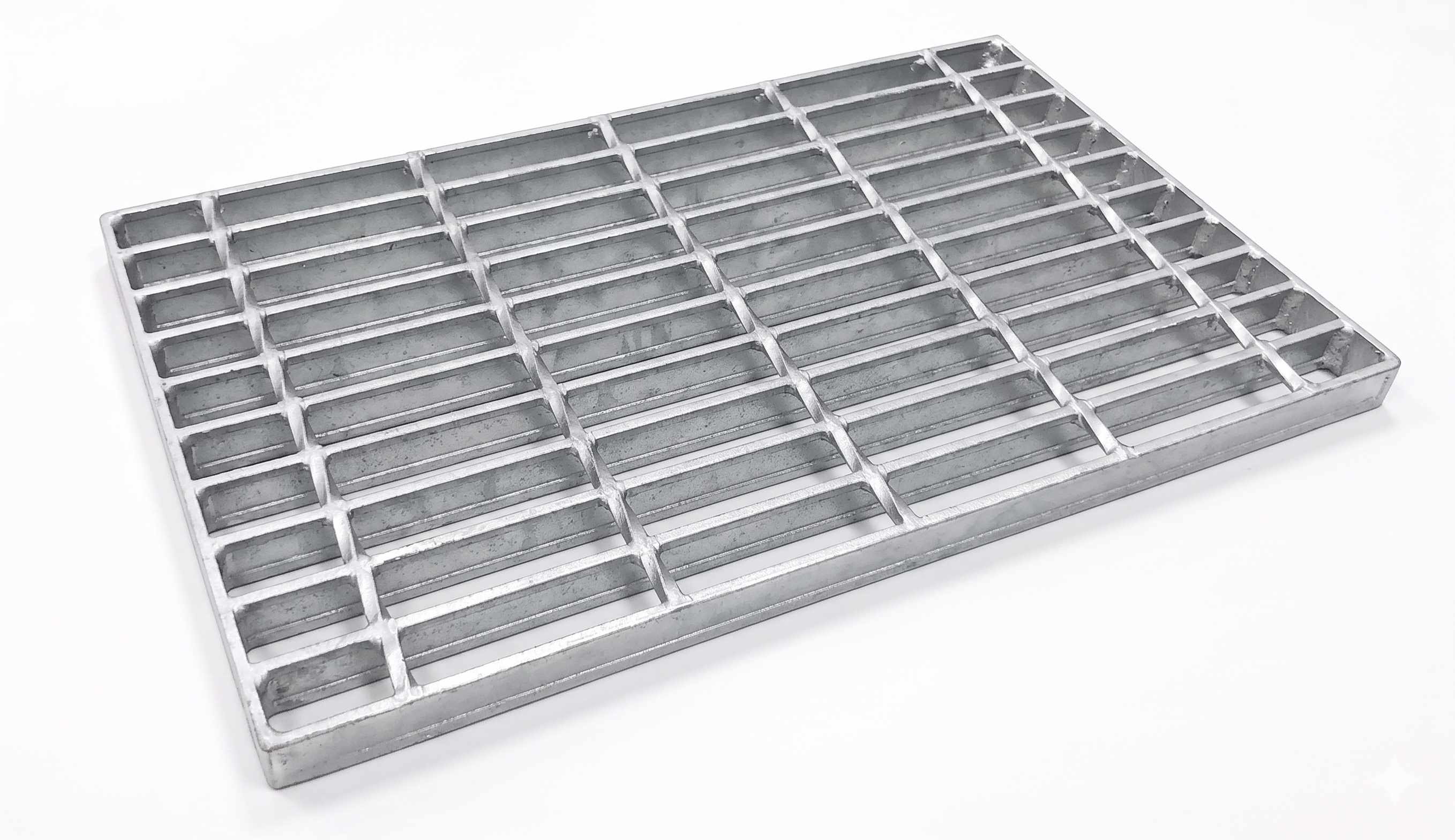

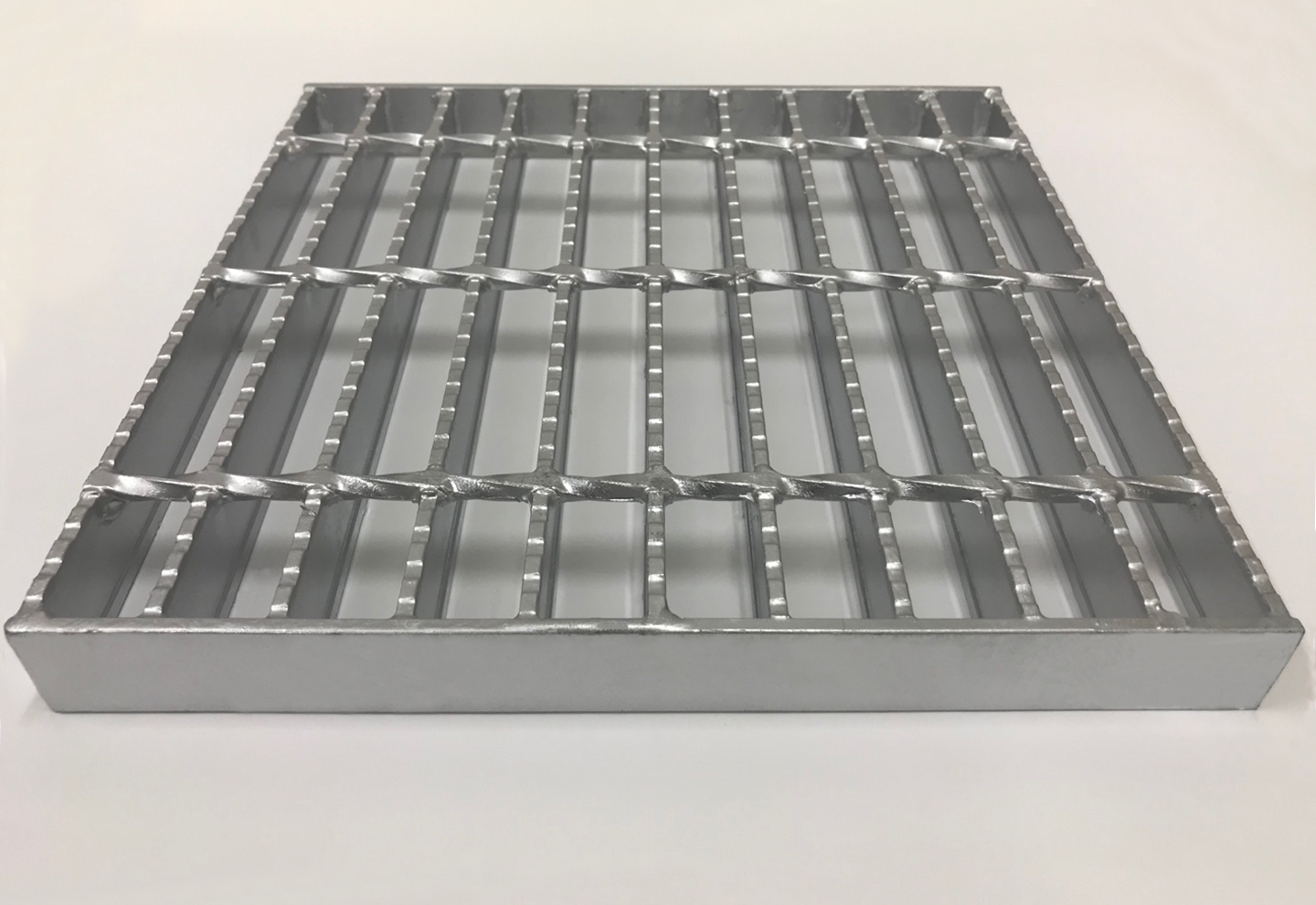

I-Bar 시리즈 안내
높이별로 표준 단면을 자동 매칭합니다. 그 외 특수 규격은 비고란에 요청해 주세요.
5T × 3 시리즈 (경하중 ~ 보통)
H25H32H38H44H50
플랜트 외곽 · 보도 등 일반 통행 영역
7T × 4 시리즈 (중하중)
H50H55H60H65H75
차량 통행 · 산업 설비 · 고하중 구간

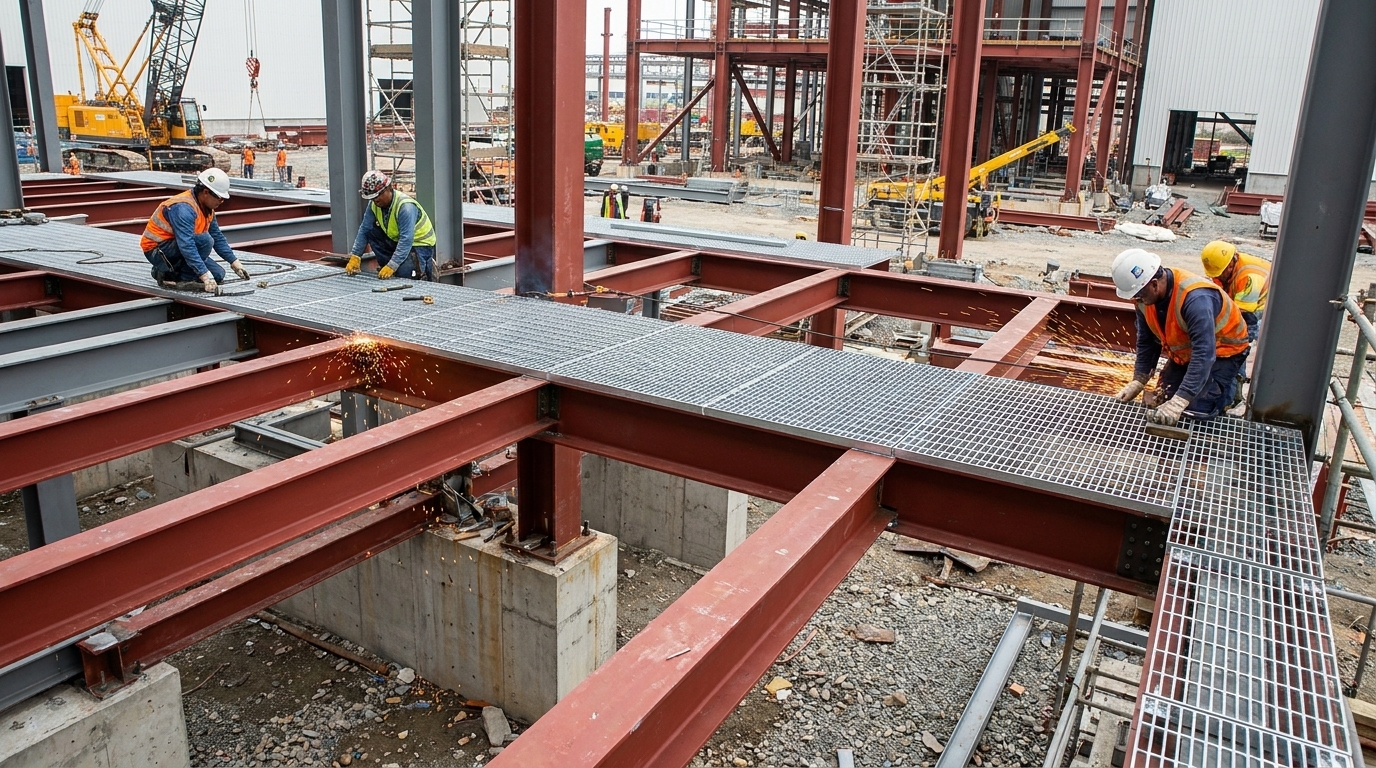

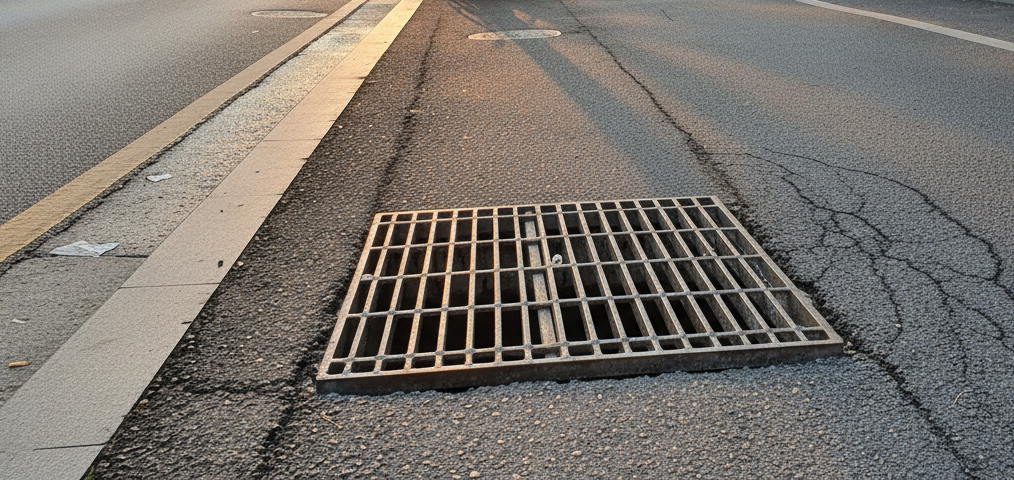

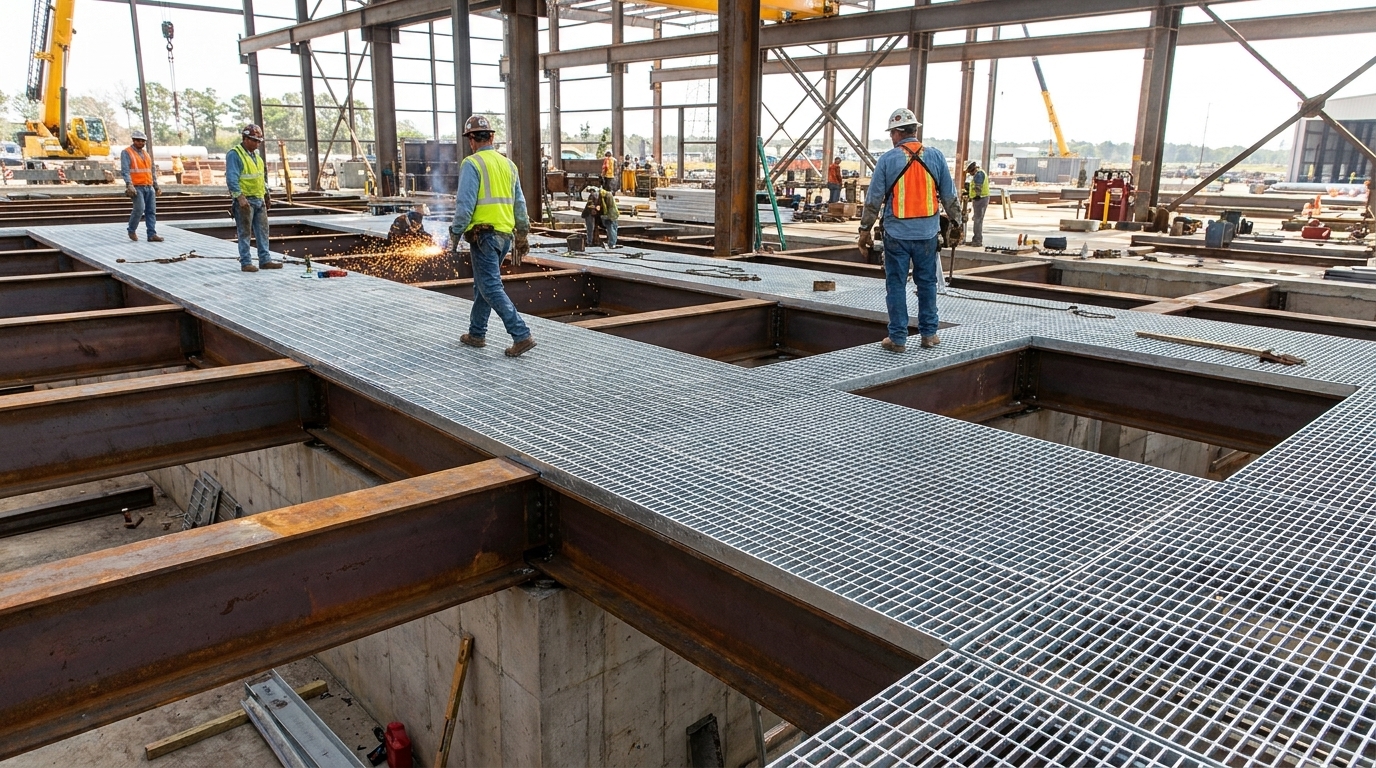

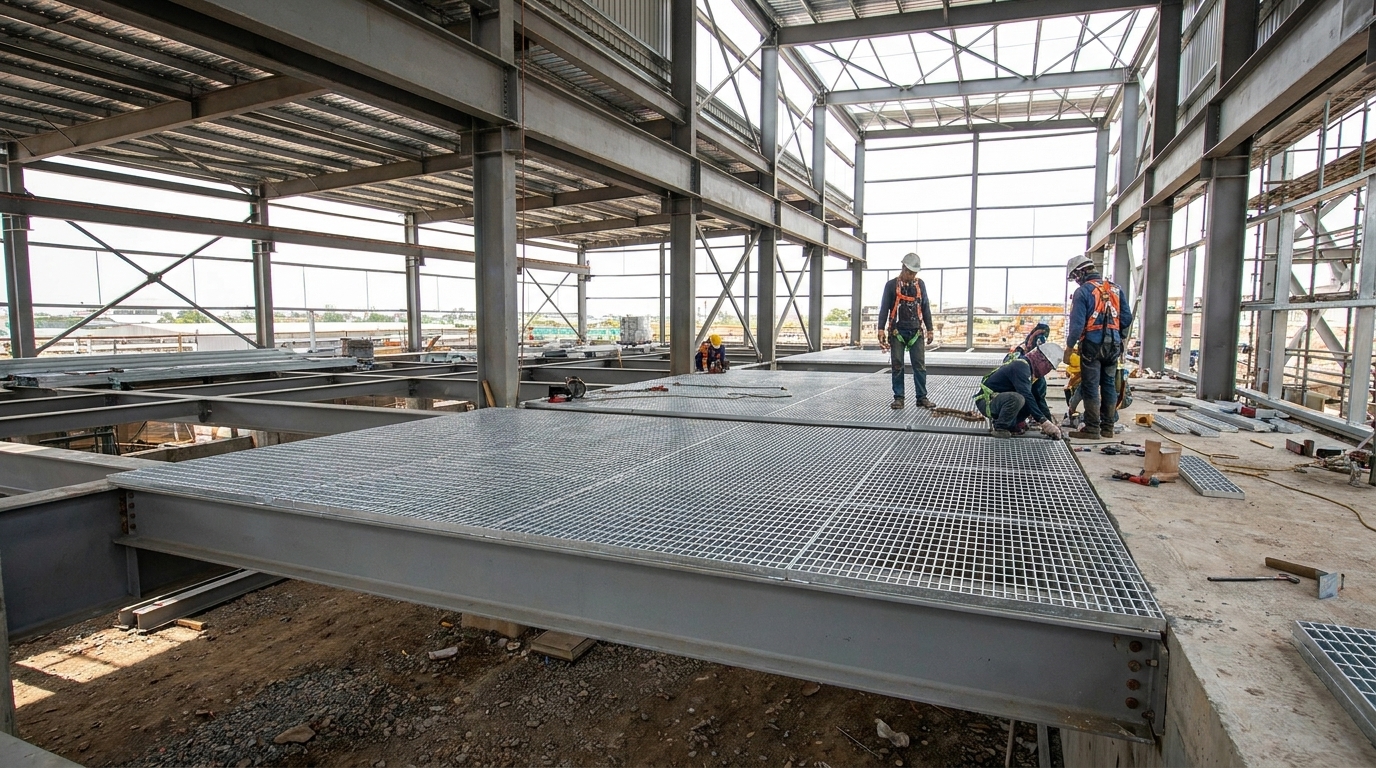

현장 설치 사례
실제 시공 현장
플랜트 · 산업설비 · 통행로 등 다양한 현장에 납품된 (주)금곡철강산업 스틸그레이팅
1 / 4
현장 시공 — 사례 1
← → 키 또는 화살표 버튼으로 슬라이드 이동
바로 견적 받아보세요
치수 입력 후 1분이면 예상 중량 확인 완료
